綜合檢具設計

發布時間:2021-02-22 12:50:10

綜合檢具設計

微信圖片_20201022143342

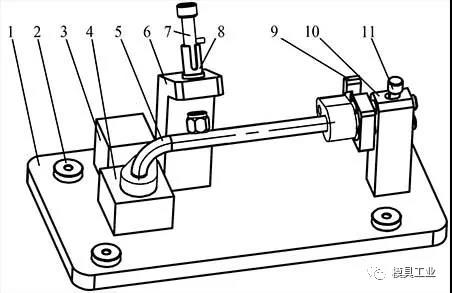

綜合測量檢具

1.底板 2.測量基準塊 3.支柱 4.基準塊 5.工件 6.支撐柱 7.插銷 8.插銷套 9.測量塊 10.測量座 11.撥銷
3個測量基準塊2是用來作為檢具加工后檢測用的測量基準;支柱3安裝肘節式壓緊器(未畫出)用來夾緊工件,使工件靠緊定位;通過推拉插銷7可以完成對?15.9mm的圓柱外表面位置度誤差的檢測,通過操作撥銷11可以完成對壓板底面P的輪廓度誤差檢測。檢具的底板及支柱選用鋁合金型材,插銷選用調質鋼制造,表面光滑、清潔。在插銷上油保持潤滑。

檢具使用方法

檢具平放在工作臺上,將檢具的插銷7和撥銷11復位,壓緊器打開準備測量。
拿取工件,將工件的前法蘭塊卡入基準塊4,利用支柱3上的壓緊器壓緊。
旋轉插銷7,使插銷7上的導向銷卡入導槽并向下,如果插銷能順利插入被測接頭,則證明接頭位置合格。
向左推動撥銷11,撥銷能撥到底,同時沿著測量塊9的平面方向目測測量塊9與工件壓板的位置關系,如果壓板底面各處位置均不可見,則證明壓板底面輪廓度公差合格。

如果上述操作均能順利完成,則管子總成合格,檢驗完畢。

檢具的應用

檢具經過測量系統分析(MSA)表明符合管子總成檢測要求,操作中每10s可檢測一個工件,應用在管子總成的全檢工序中,實踐證明檢具操作簡單、可靠,**符合使用要求。檢具在每檢測5萬件或使用半年后需進行綜合尺寸復測。
